Montagehandleiding
Montage en ingebruikname
In een paar stappen is de tuning-maaischijf gemonteerd, speciaal gereedschap heeft u niet nodig. Neem toch even de tijd voor de veiligheidsinstructies.
Handleiding als pdfHandleiding als pdfAnder merk? De compatibiliteitscheck laat zien welke aansluiting uw robot heeft.
Veiligheidsinstructies
- Robot uitschakelen en beveiligen tegen onbedoeld inschakelen voordat u aan de onderkant werkt.
- Draag veiligheidshandschoenen: de messen zijn scherp.
- Houd kinderen en dieren op afstand tijdens de montage en de proefrit.
- Grijp nooit onder de robot zolang hij is ingeschakeld.
- Gebruik beschadigde schijven of messen niet meer.
Dit heeft u nodig
- Schroevendraaier voor de originele schroeven: bij Gardena meestal Torx T20, bij Worx kruiskop
- Kruiskopschroevendraaier voor de M4-messchroeven (alleen als de messen niet voorgemonteerd zijn)
- Veiligheidshandschoenen en een zachte ondergrond
Gebruik geen accuschroevendraaierDraai alle schroeven alleen met de hand en handvast aan.
1Messen monteren

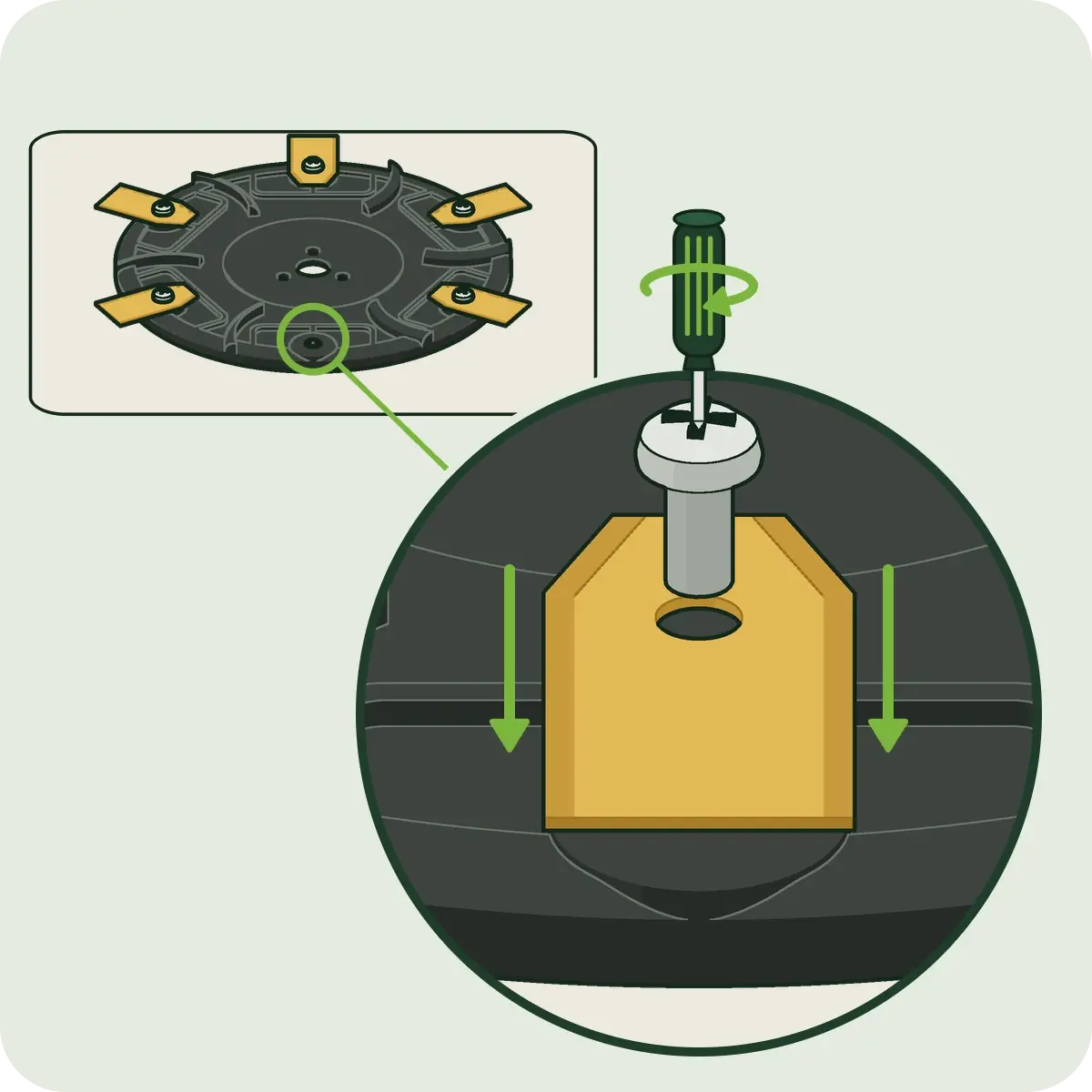

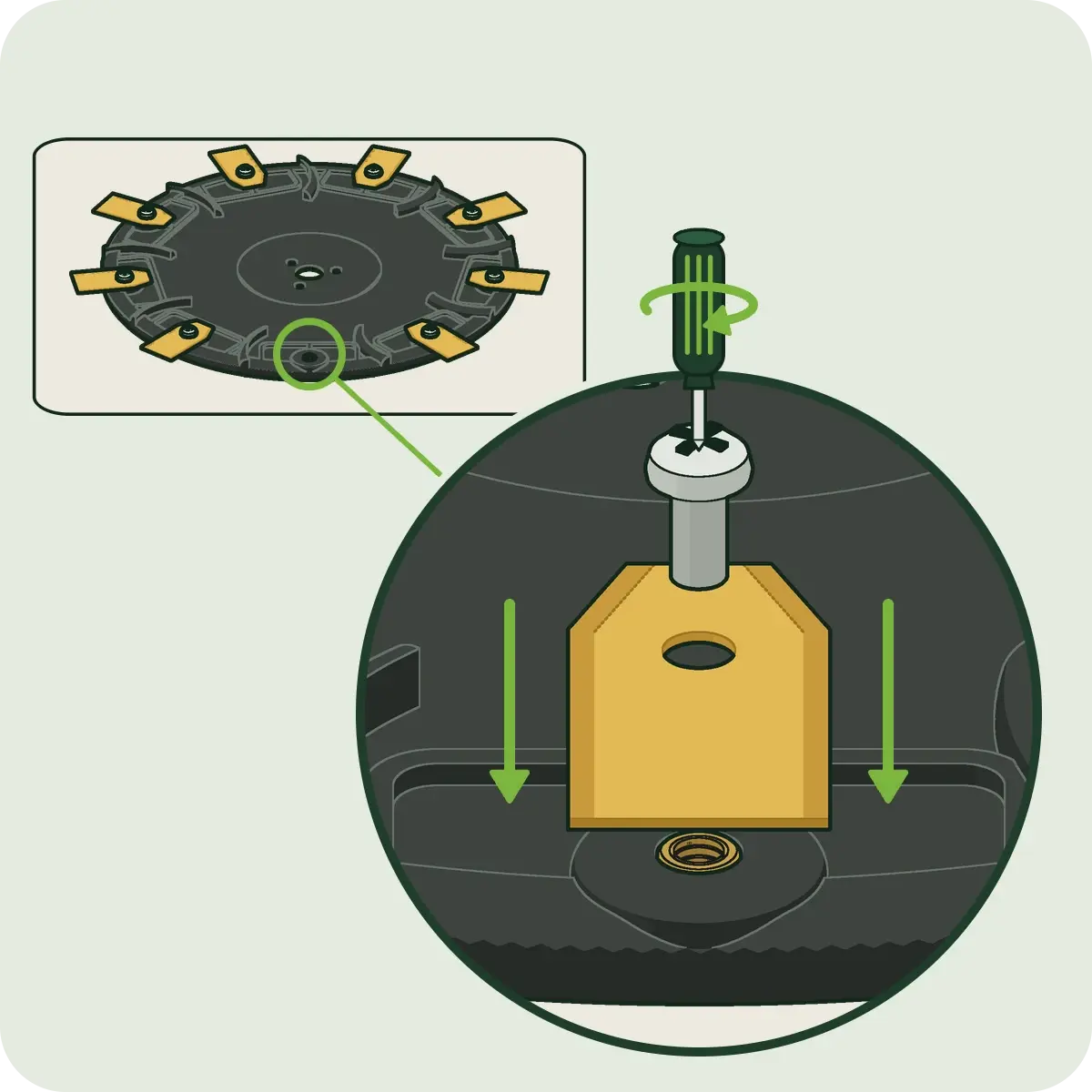

Heeft u de schijf met voorgemonteerde messen besteld, dan vervalt deze stap. Anders monteert u eerst de messen, voordat de schijf op de robot gaat: draai elk mes met een van de meegeleverde M4-schroeven met de hand en handvast in een van de messing schroefdraadinzetten in de schijf. Gebruik alle mesposities, zodat de schijf in balans blijft.
- Alleen zonder voormontage
- Kruiskop
- handvast
- Geen accuschroevendraaier
2Robot voorbereiden

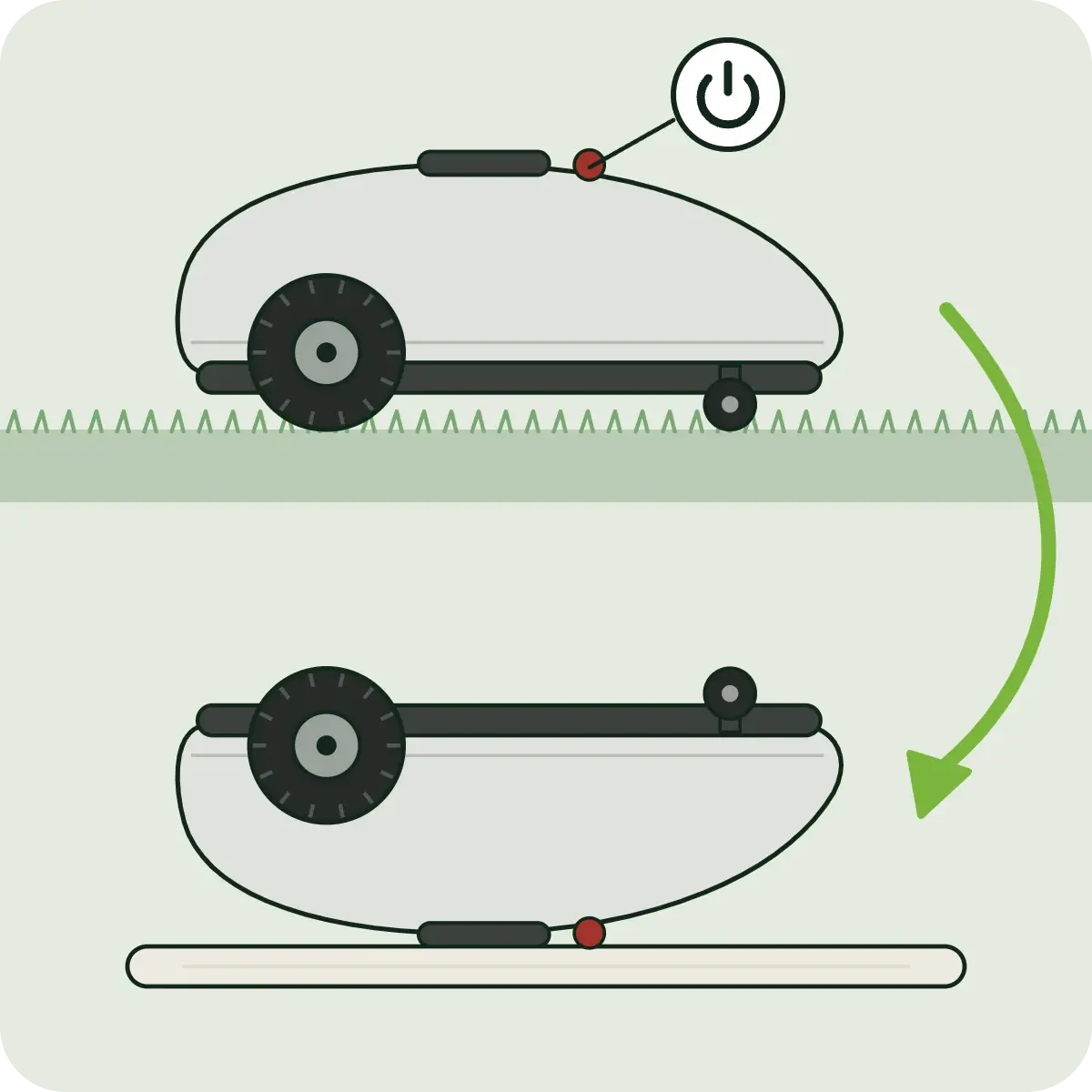

Robot uitschakelen en beveiligen tegen inschakelen. Leg hem voorzichtig met de onderkant naar boven op een zachte ondergrond, zodat de behuizing niet bekrast.
- Uitschakelen
- Zachte ondergrond
3Originele schijf verwijderen

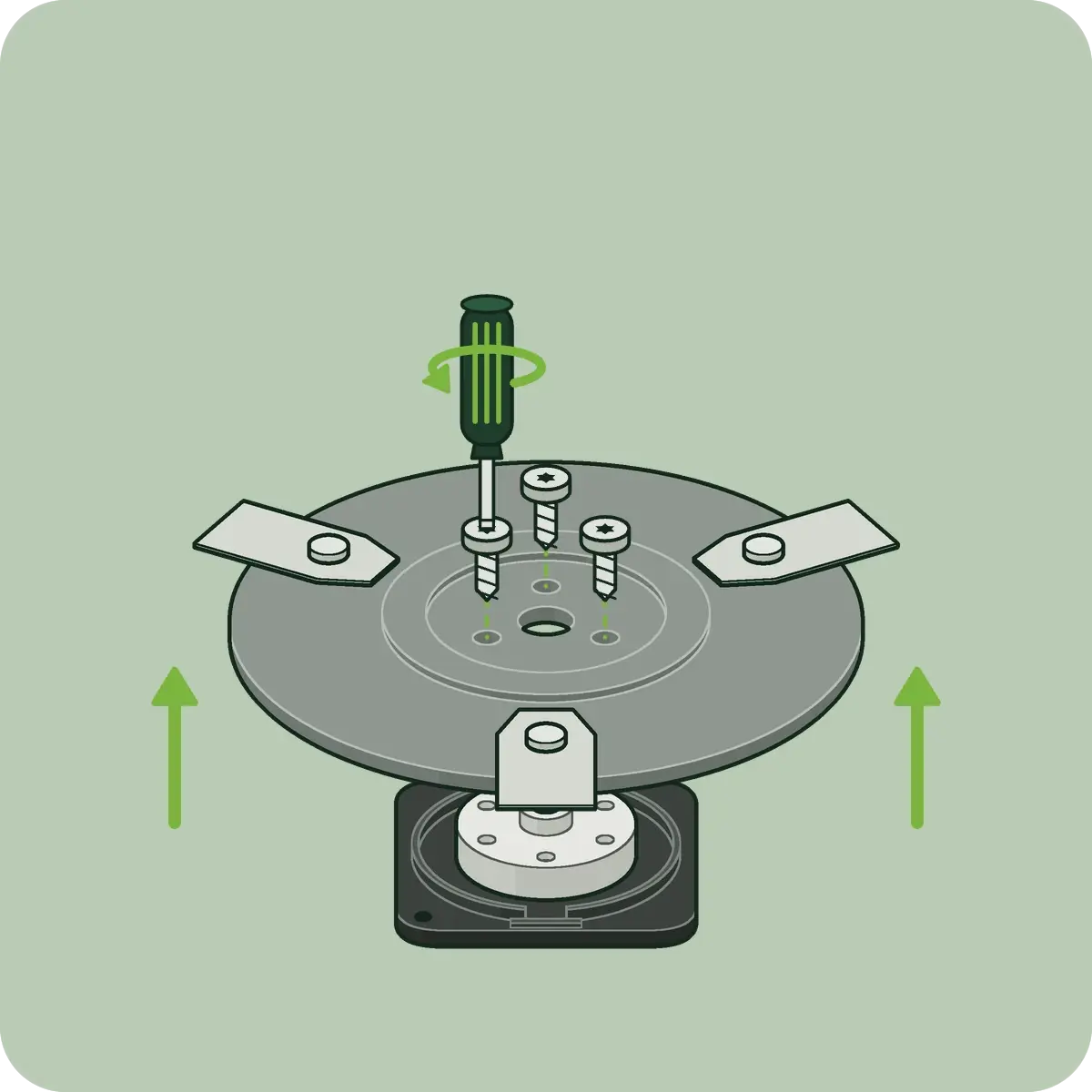

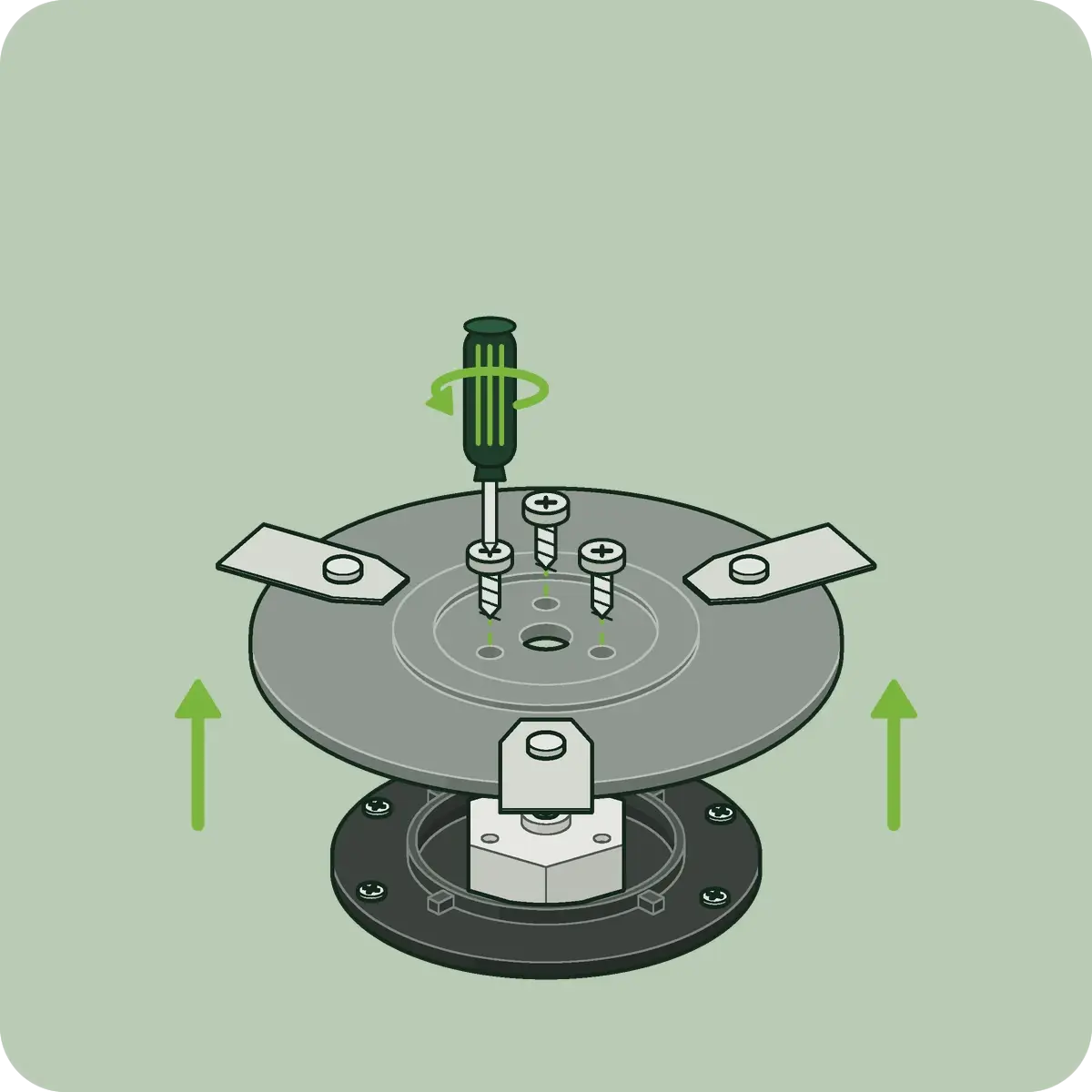

Draai de 3 schroeven van de originele schijf los en neem hem eraf. Bewaar de schroeven, daarmee wordt de tuning-schijf bevestigd. Bewaar ook de originele schijf, bijvoorbeeld voor een reparatie bij de fabrikant.
- 3 schroeven bewaren
- Torx T20 (meestal)
- Kruiskop
- Geen accuschroevendraaier
4Mesbescherming controleren
Bij veel modellen zit de originele mesbescherming (de afdekking van de messen) de grotere schijf in de weg. De mesbescherming is een veiligheidsvoorziening van uw robot: ze verkleint het risico op contact met de draaiende messen.
Belangrijk: het verwijderen is een aanpassing aan uw robot waarover u zelf beslist en waarvoor u zelf verantwoordelijk bent. De garantie van de fabrikant van de robot kan daardoor beperkt worden. Als u de mesbescherming verwijdert:
- Gebruik de robot alleen als er geen personen, vooral geen kinderen, en geen dieren op het gazon zijn.
- Gebruik de pincode- en kinderbeveiliging van uw robot en maai volgens schema op tijden dat niemand in de tuin is.
- Verander of overbrug geen veiligheidsfuncties van de robot (til-, kantel- en obstakelsensoren, messtop).
- Grijp nooit onder de ingeschakelde robot en til hem alleen uitgeschakeld op.
Bewaar de mesbescherming. Met de originele schijf kunt u haar altijd weer aanbrengen.
- Let op de veiligheidsinstructies
54Bescherm- en afstandsplaat plaatsen

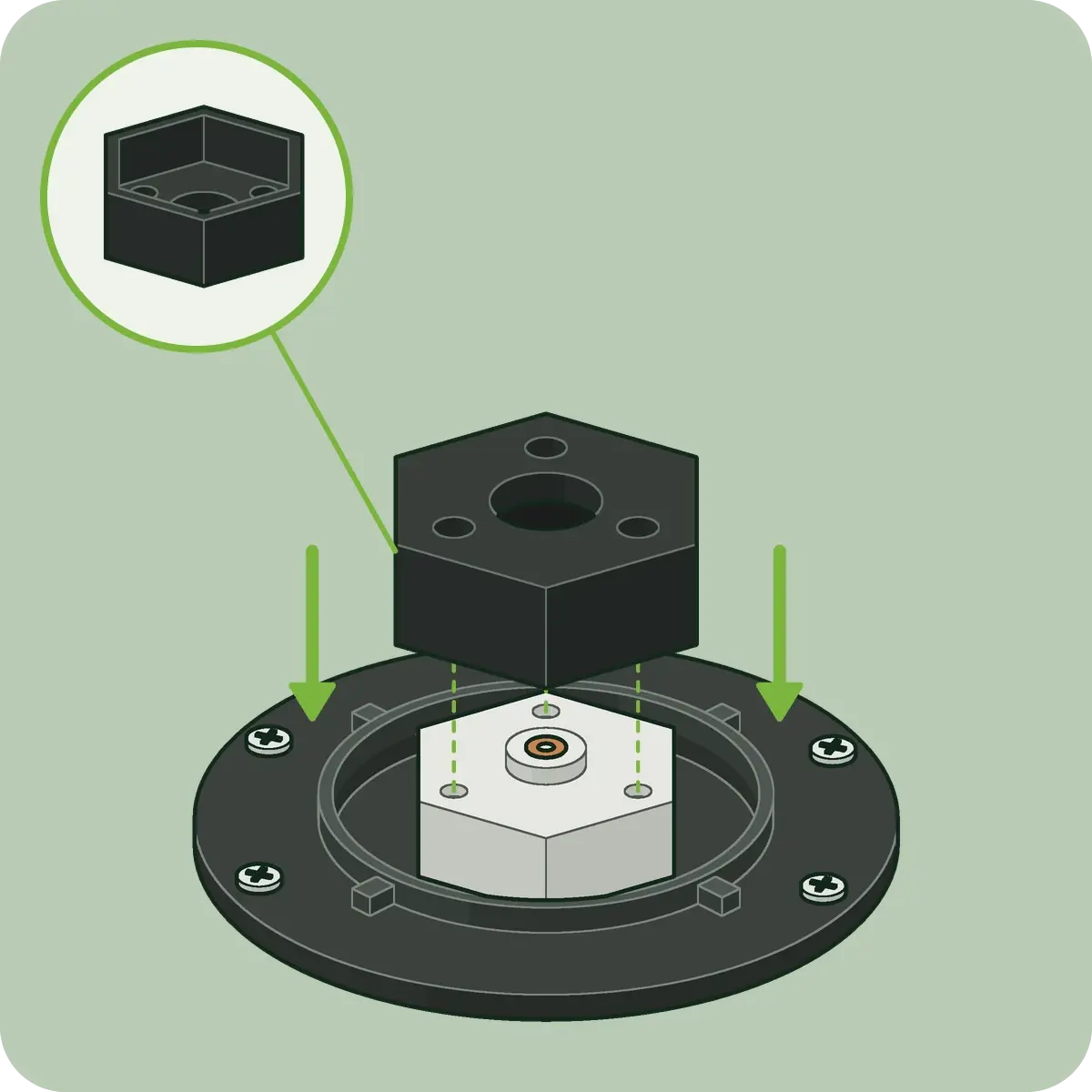

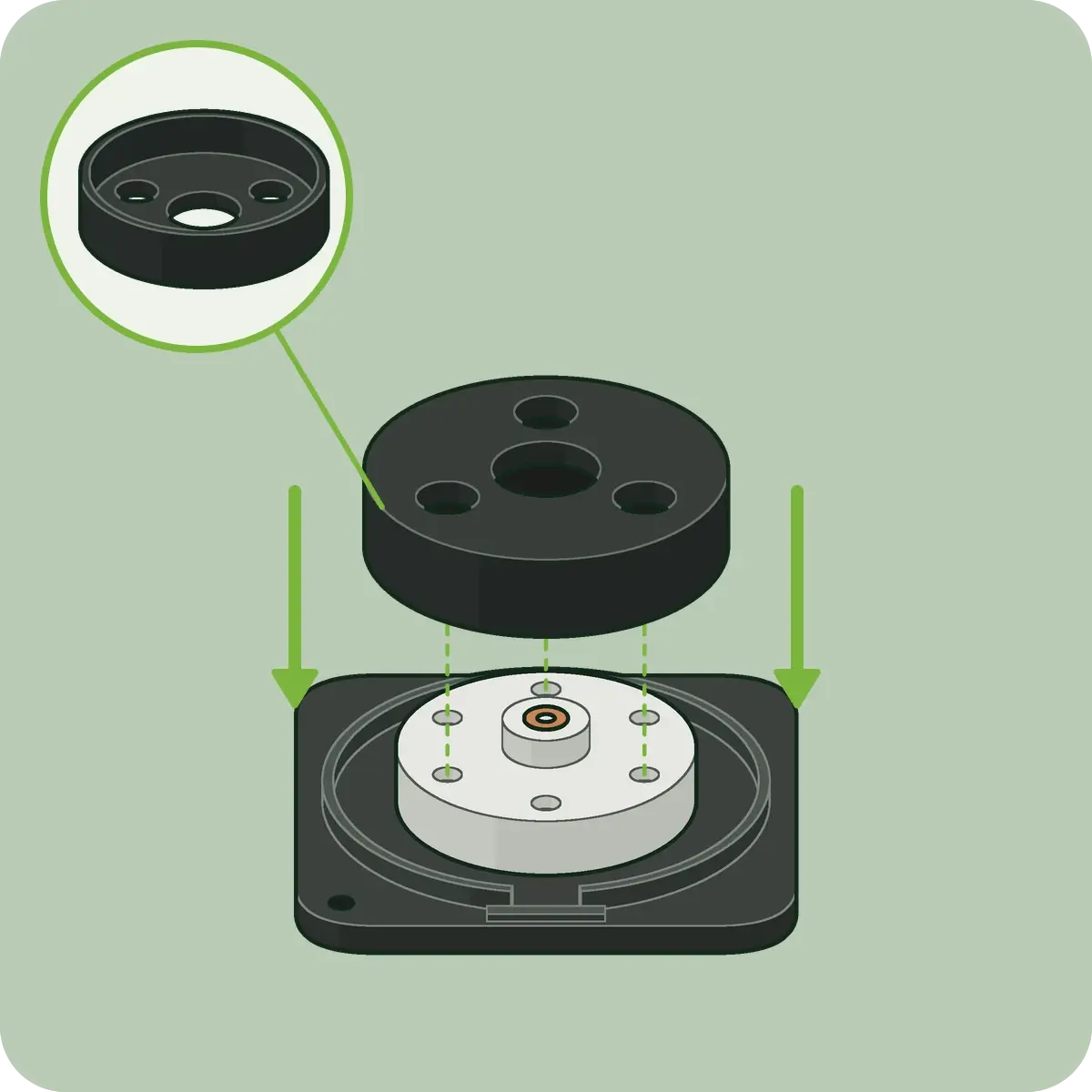

Leg de bescherm- en afstandsplaat met de holle kant naar beneden op de motoraansluiting; bij de zeskantaansluiting zit de zeskant dan in de plaat. Draai de plaat zo dat de 3 gaten precies boven de boorgaten van de aansluiting liggen.
- Holle kant naar beneden
- Gaten boven elkaar
65Schijf plaatsen en vastschroeven

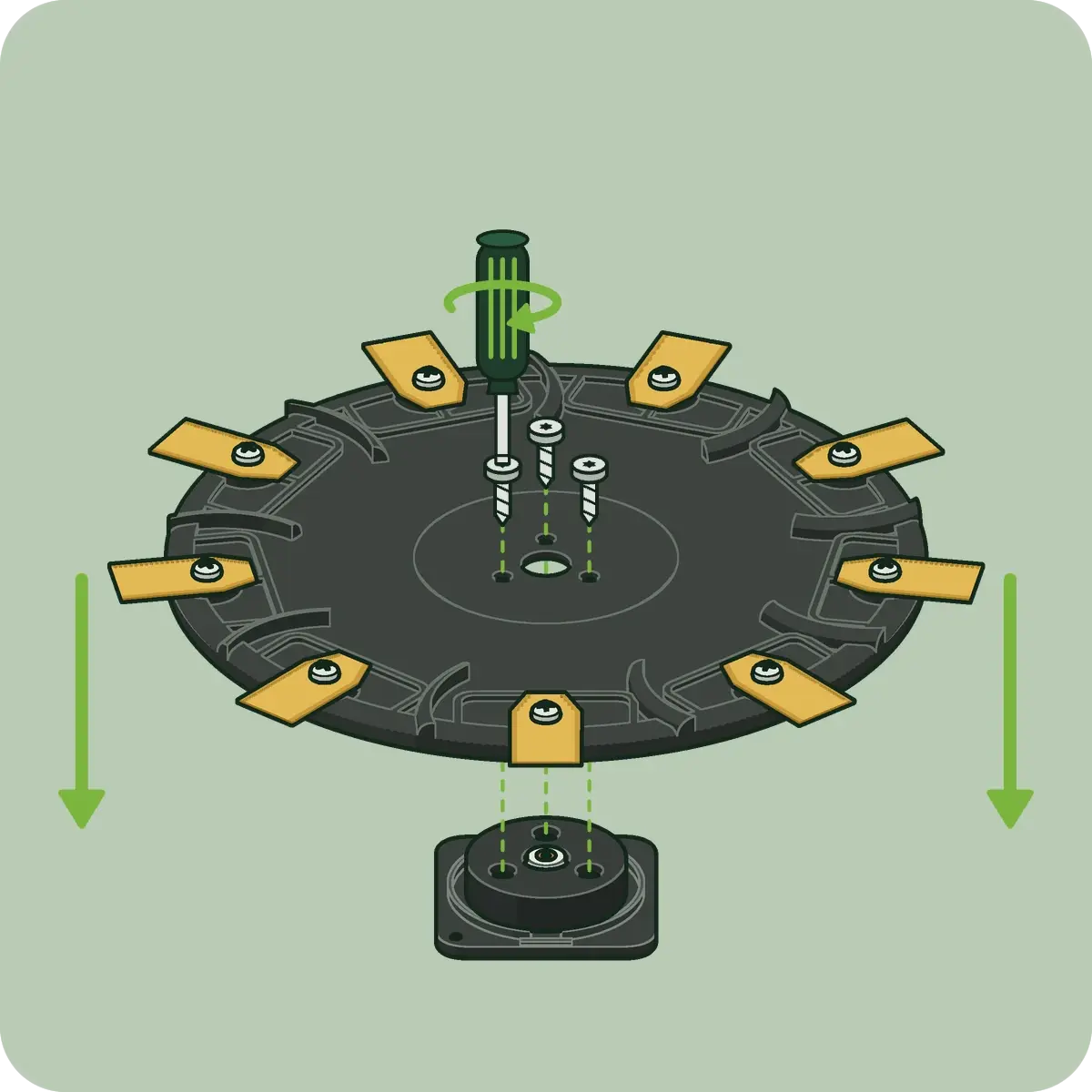

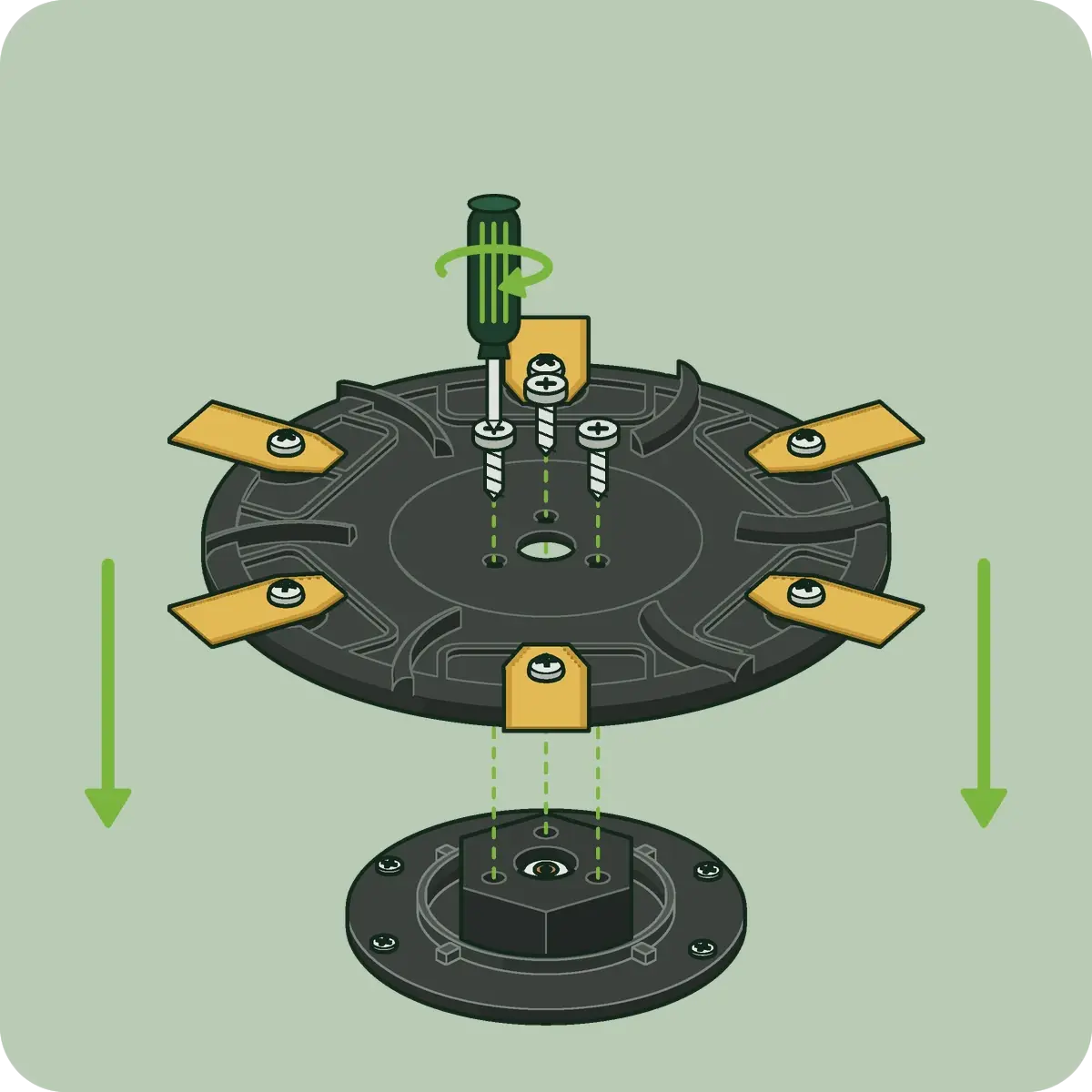

Leg de schijf op de plaat en lijn hem uit tot de 3 gaten in het midden boven die van de plaat liggen. Schroef hem vast met de 3 schroeven van de originele schijf, gelijkmatig en handvast. Bij Gardena zijn dat meestal Torx-schroeven (T20), bij Worx kruiskopschroeven.
- 3 originele schroeven
- Torx T20 (meestal)
- Kruiskop
- handvast
- Geen accuschroevendraaier
76Vrijloop controleren

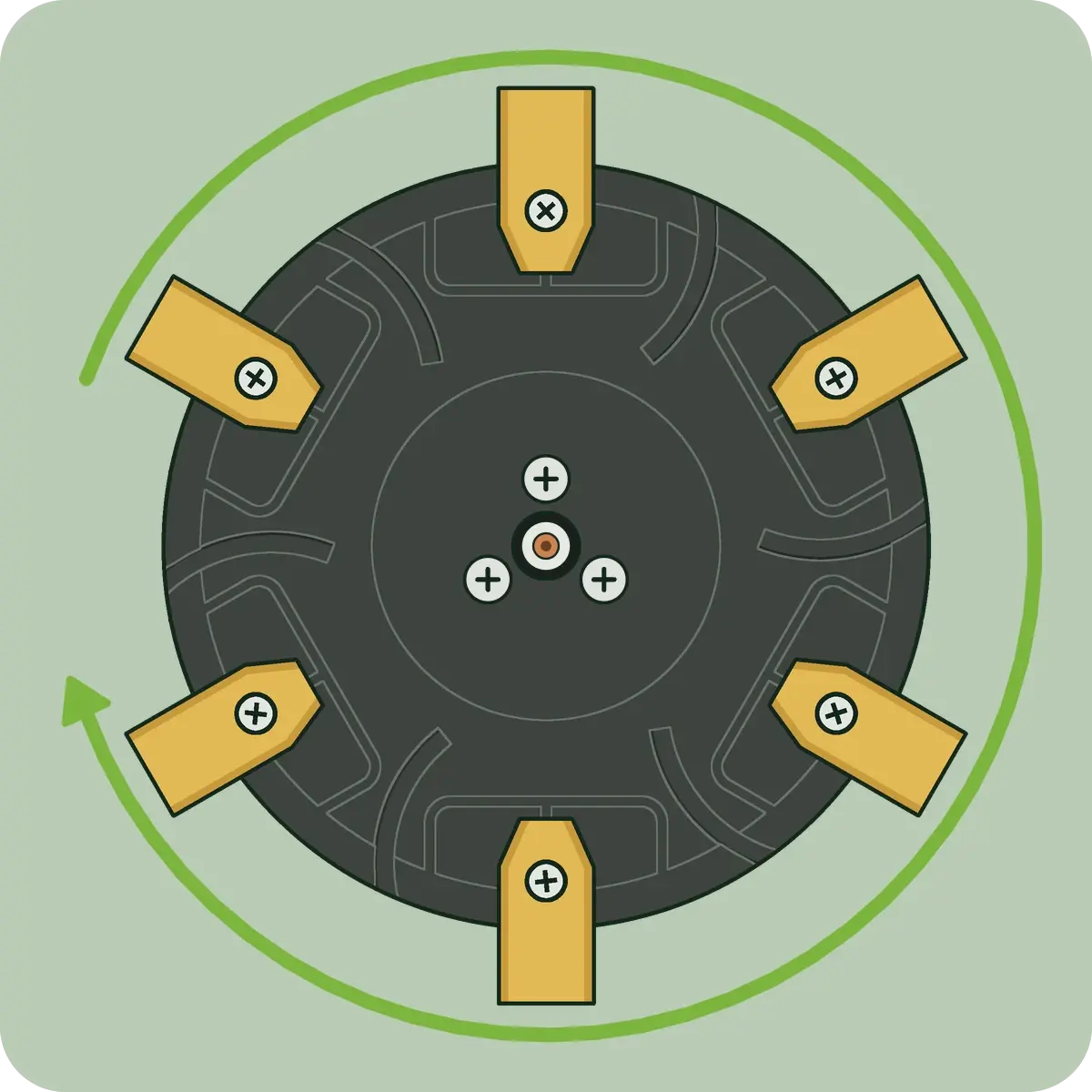

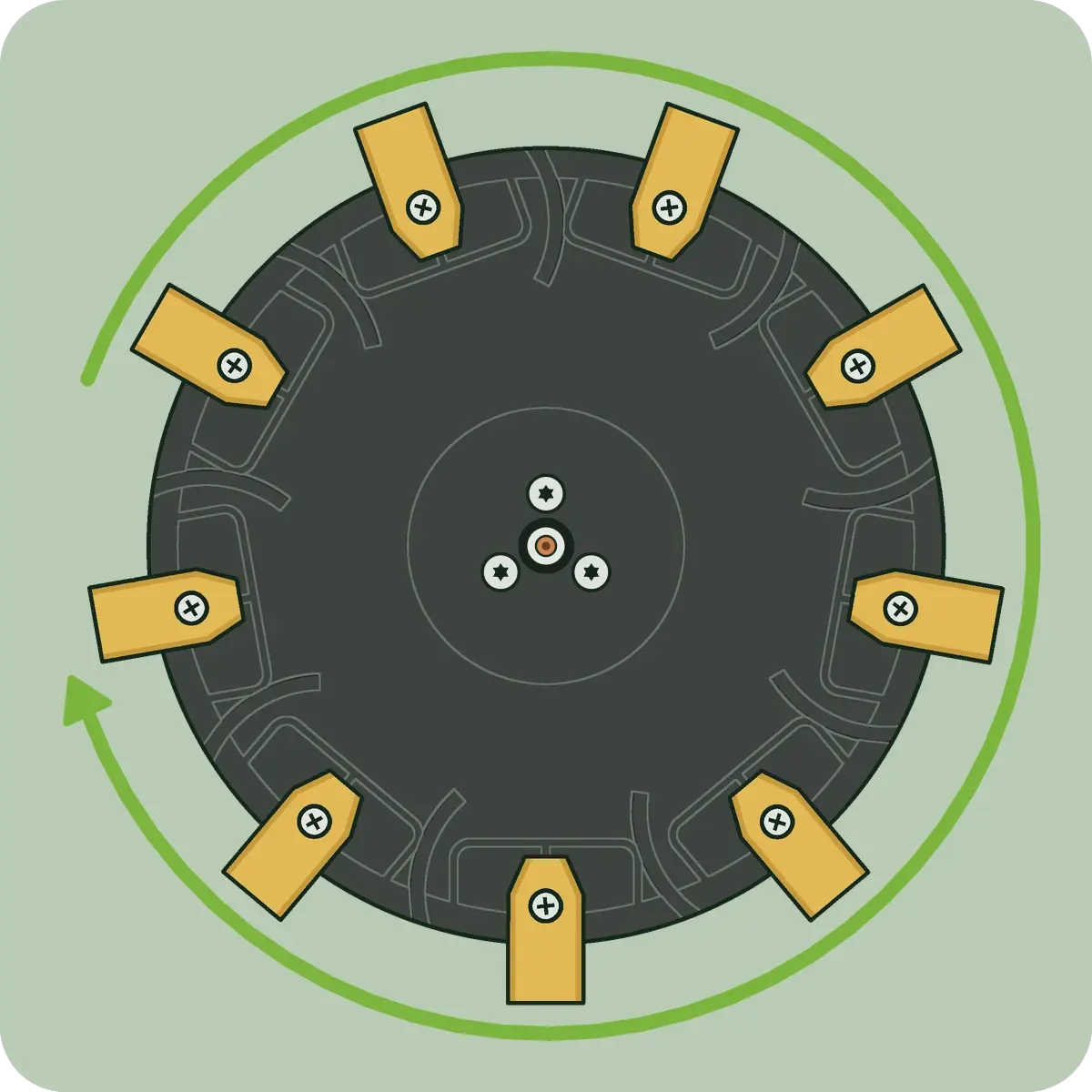

Draai de schijf met de hand één keer helemaal rond. Hij mag bij de ingestelde maaihoogte nergens aanlopen. Bij sommige modellen moet eventueel de spatbescherming worden aangepast of de maaihoogte iets worden verhoogd.
- met de hand draaien
- loopt nergens aan

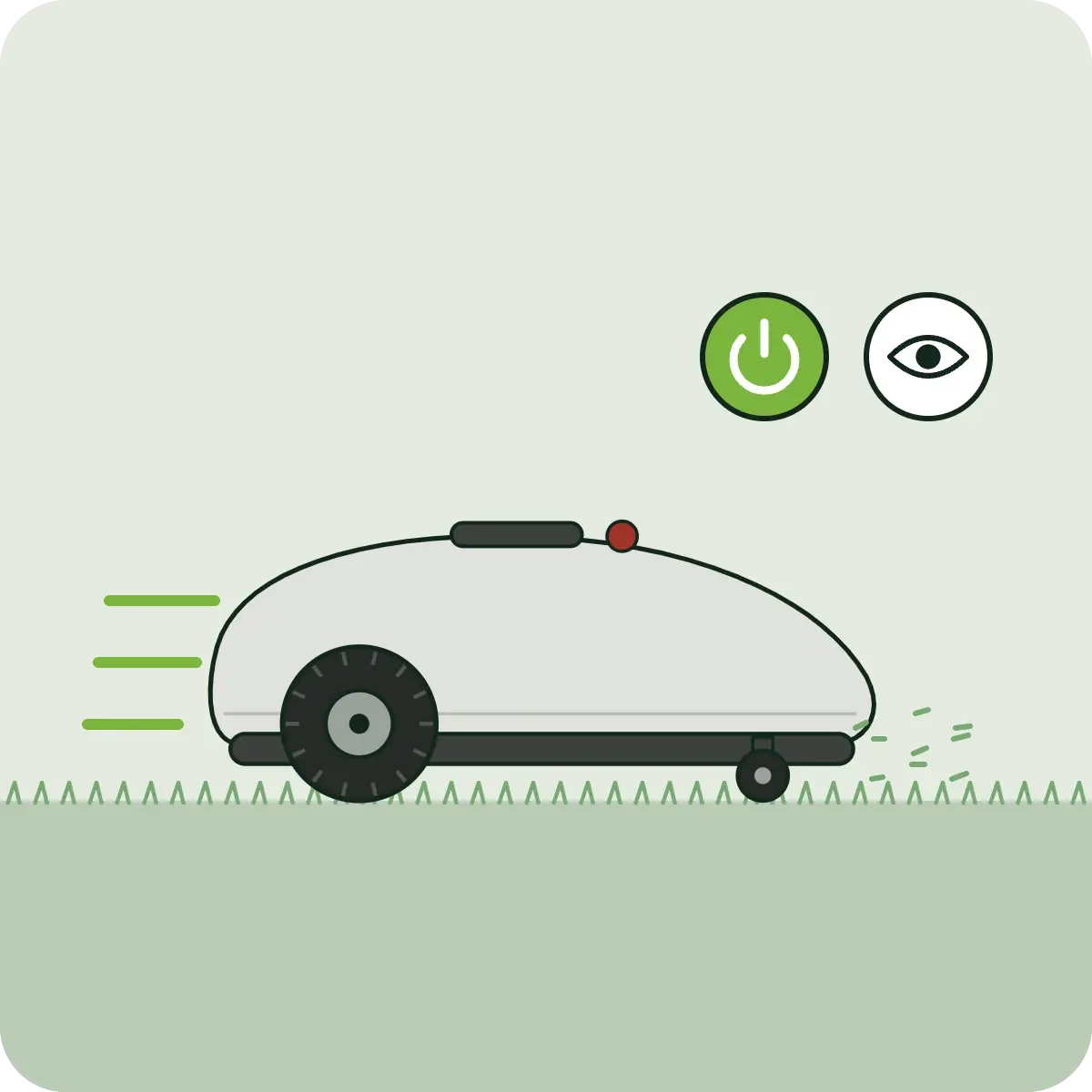

87Proefrit
Zet de robot weer op de wielen, hef de beveiliging op en bekijk een korte proefrit. Ongewone geluiden of sterke trillingen wijzen op een losse schroef of een aanlopende schijf. Schakel dan meteen uit en controleer alles.
- Even observeren
- Bij geluiden meteen uit
Messen vervangen en onderhoud
- Vervang de messen ongeveer elke 6 tot 8 weken tijdens het maaiseizoen, bij grind, stenen of zand in het gazon eerder, uiterlijk als de grassprieten gerafeld zijn.
- Vervang altijd alle messen en schroeven tegelijk, zodat de schijf gelijkmatig draait.
- Maak de schijf en de onderkant van de robot regelmatig met een borstel schoon van grasresten.
- Controleer af en toe of de schroeven goed vastzitten.
